Laserová akademie: Jak posílat úlohy z AutoCADu do JobControlu

V dalším dílu laserové akademie vám ukažeme, jak snadno lze poslat data z programu AutoCAD do ovládacího softwaru JobControl pro váš laser. Stačí postupovat podle našeho návodu.

Krok 1: Nastavení tloušťky a barvy čáry

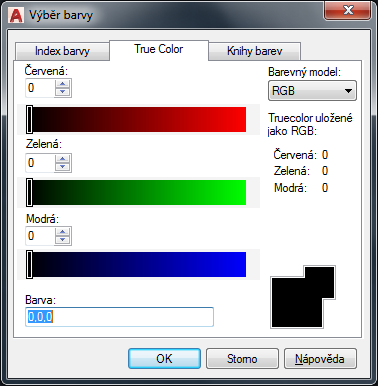

Použijte barvy RGB (stejně jako v databázi materiálů v JobControlu, např. červená barva v RGB 255,0,0).

Pro lasery Trotec musí být tloušťka čáry 0,001 mm – v AutoCADu nastavte 0,00 mm.

Krok 2: Nastavení tiskového ovladače

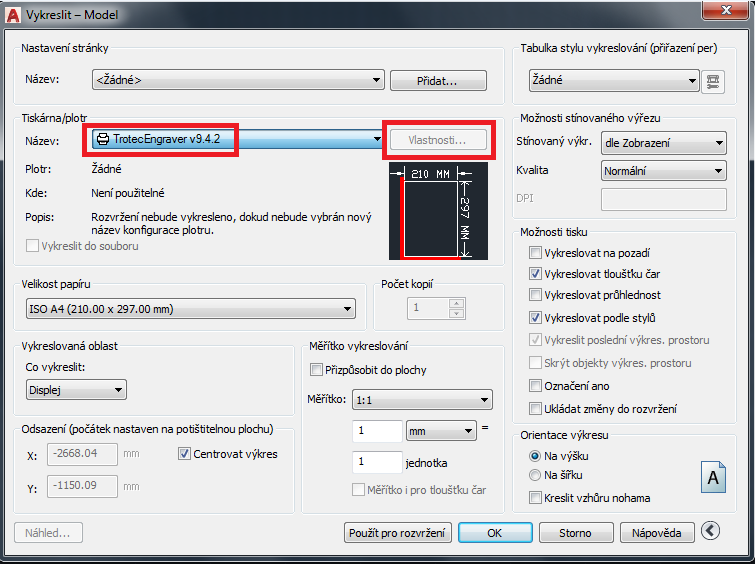

Klikněte na symbol pro Tisk a poté se otevře okno tiskového ovladače. Vyberte tiskárnu „Trotec Engraver v. xx.x.x“ a klikněte na Vlastnosti.

Klikněte na „Uživatelské vlastnosti“ v okně Editoru konfigurace plotru.

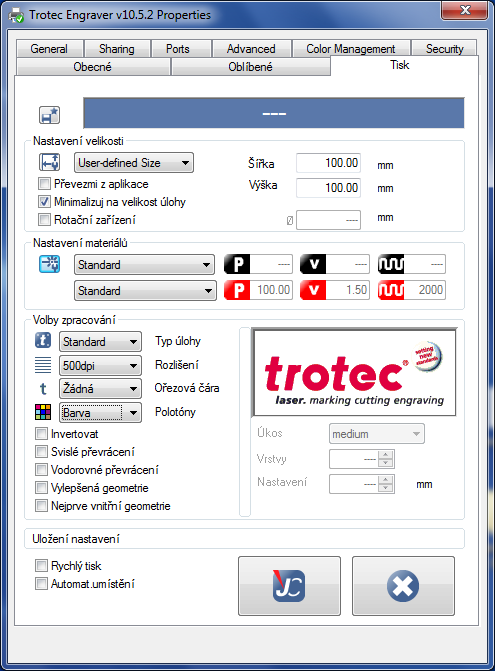

Nastavte parametry pro laser:

1. Nastavte velikost (šířka a výška musí být větší než velikost grafiky)

2. Označte „Minimalizuj na velikost úlohy“ pokud chcete vytisknout grafiku bez prázdných míst.

3. Klikněte na tlačítko loga JobControlu pro tisk.

Krok 3: Nastavení oblasti tisku

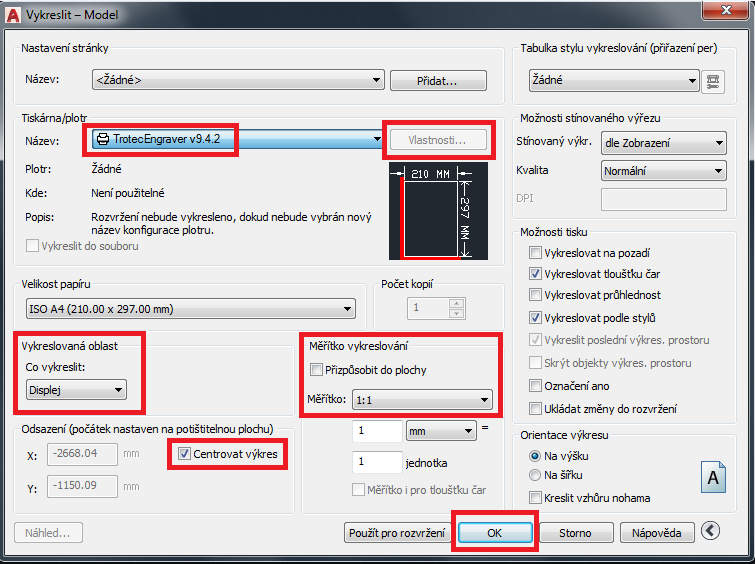

1. Výběr oblasti tisku:

  – Displej: Vytištěna je aktuální viditelná oblast.

  – MeZe: Vytištěna je veškerá grafika.

  – Okno: Vyberte oblast, která má být vytištěna.

2. Měřítko nastavte na 1:1

3. Pokud je to nutné tak výkres umístěte na střed.

4. Pro poslání výkresu do JobControlu klikněte na OK.

Máte otázky? Kontaktujte autora článku Lukáše Nováka
