Ruby 2.10: nová verze softwaru pro lasery Trotec

Trotec přichází s další aktualizací oblíbeného softwaru Ruby 2.10, která obsahuje spoustu funkcí a vylepšení, po kterém mnozí uživatele volali.  Všichni uživatelé, kteří již Ruby používají, automaticky obdrží upozornění přímo v Ruby®, případně lze vždy stáhnout aktuální verzi přímo ze stránek Trotecu.

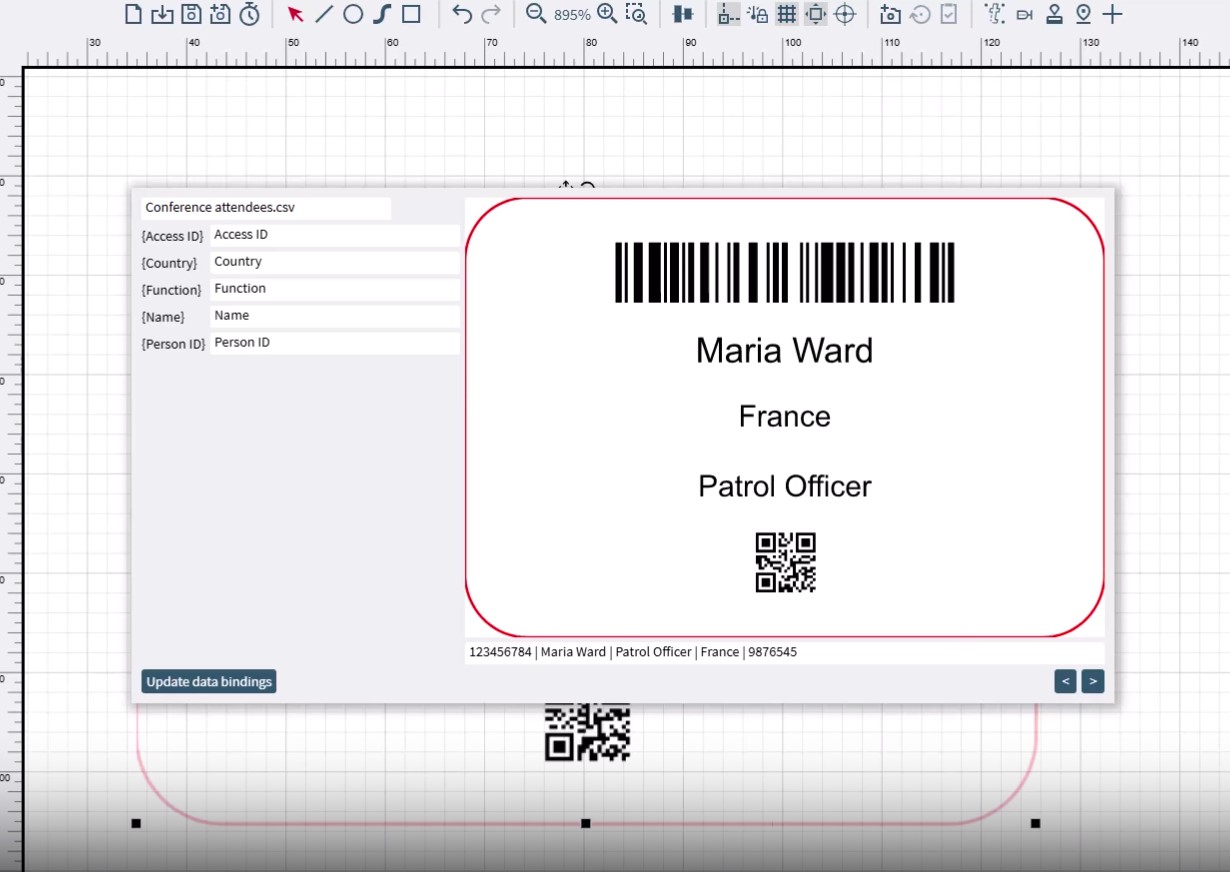

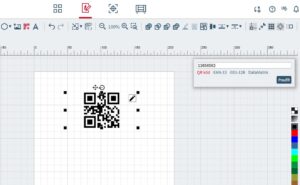

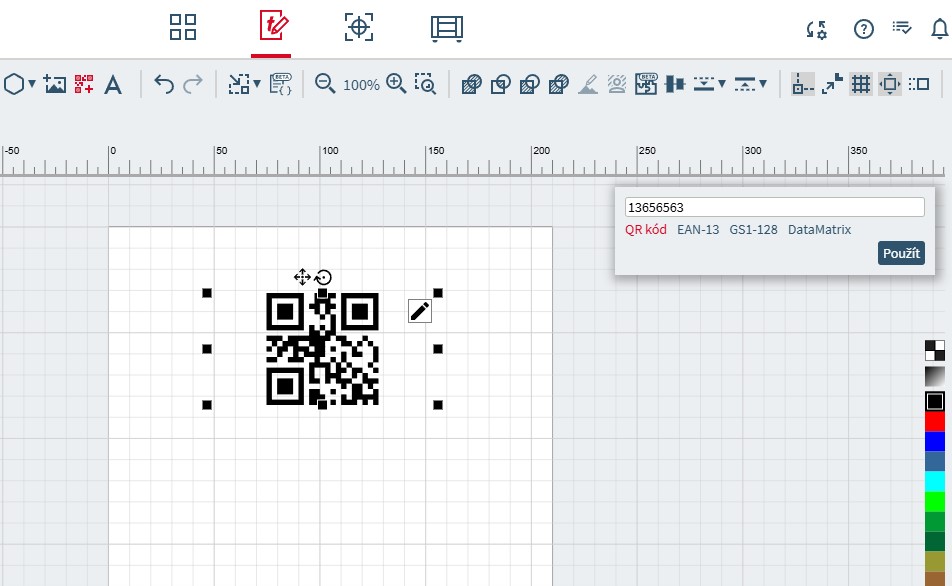

Kódy (Barcode, QR kód atd.)

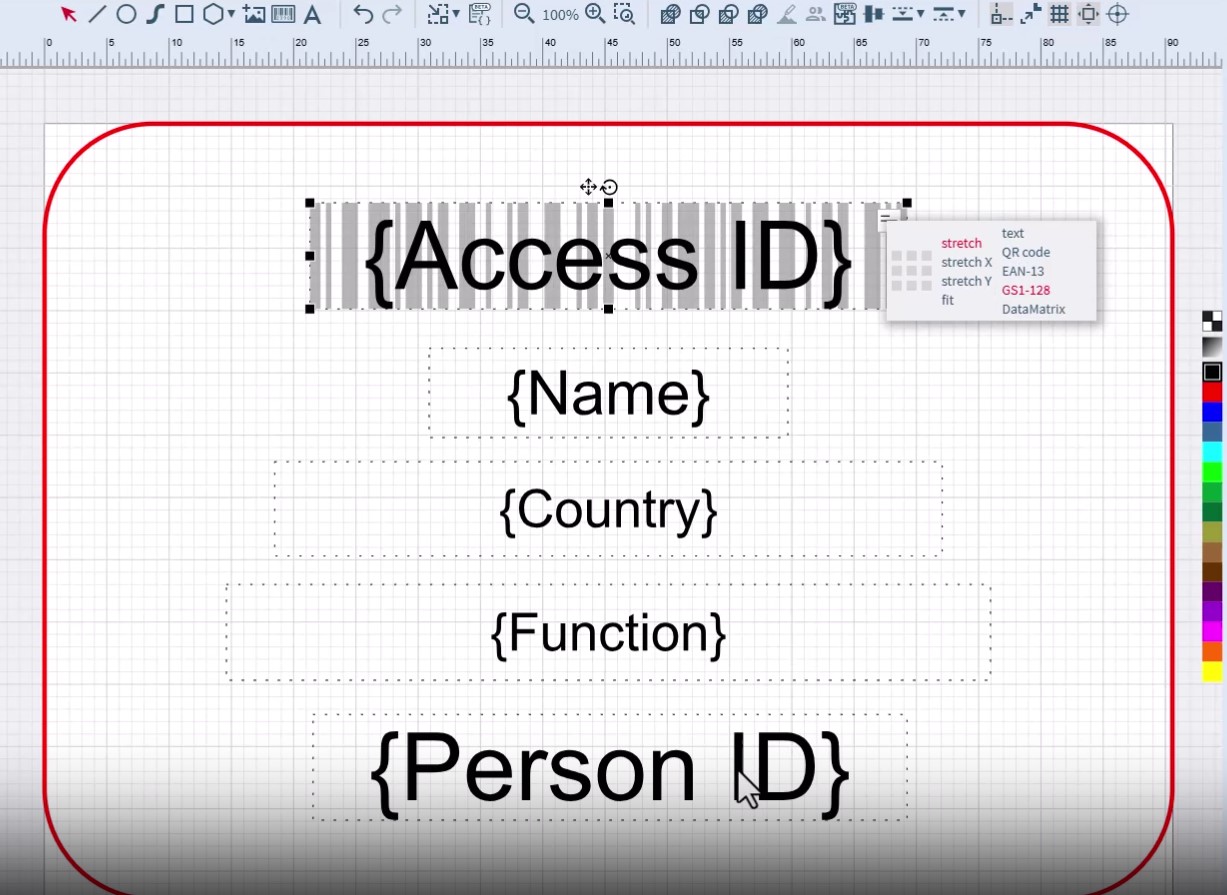

Své návrhy můžete nyní vylepšit přidáním statických čárových kódů – jako jsou QR kódy, EAN-13, GS1-128 a DataMatrix – a vložit je přímo do vašeho návrhu.

Můžete rovněž kódům a případně textům přizpůsobit vaše dynamická data.

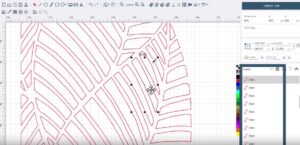

Vektorové úpravy a korekce prořezu

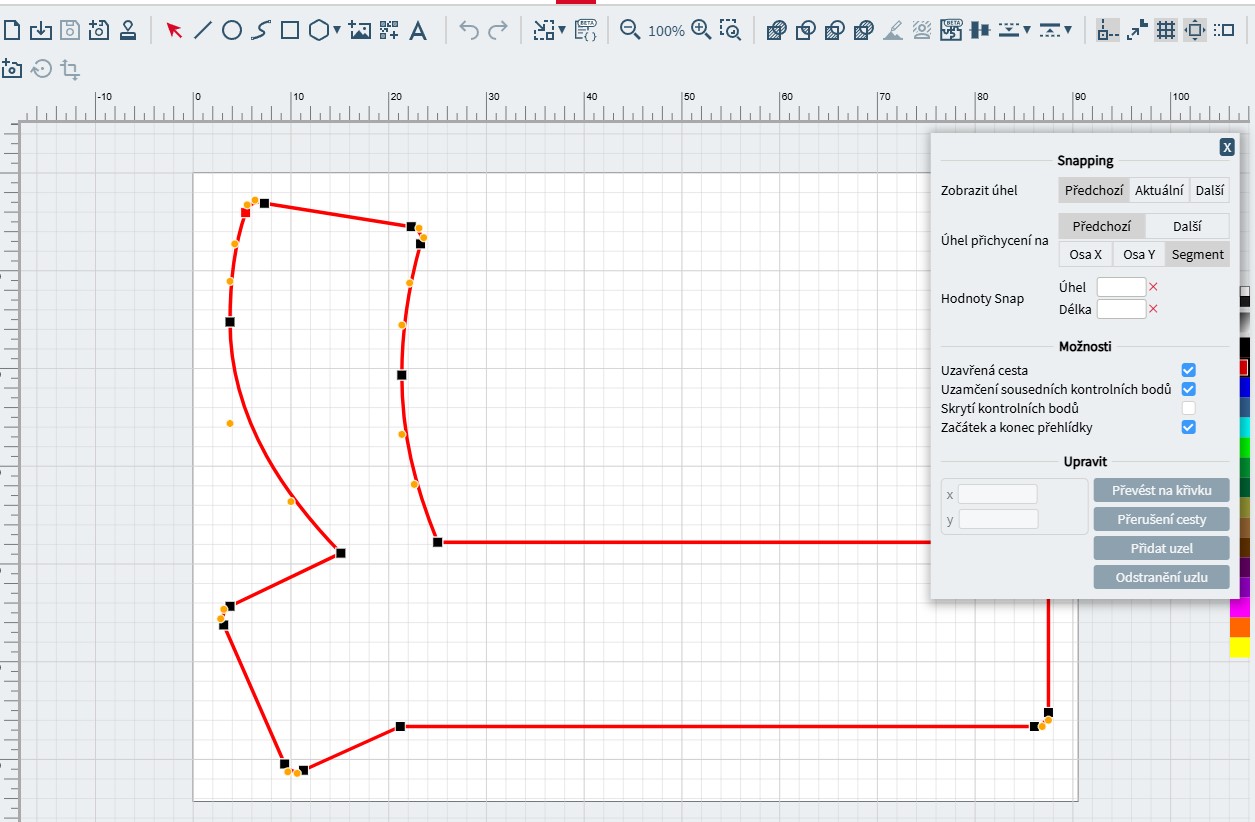

Zcela nová funkce úpravy uzlů vám umožní měnit cesty přidáváním, odebíráním a úpravou uzlů a křivek. To pomůže optimalizovat vektory pro řezání laserem.

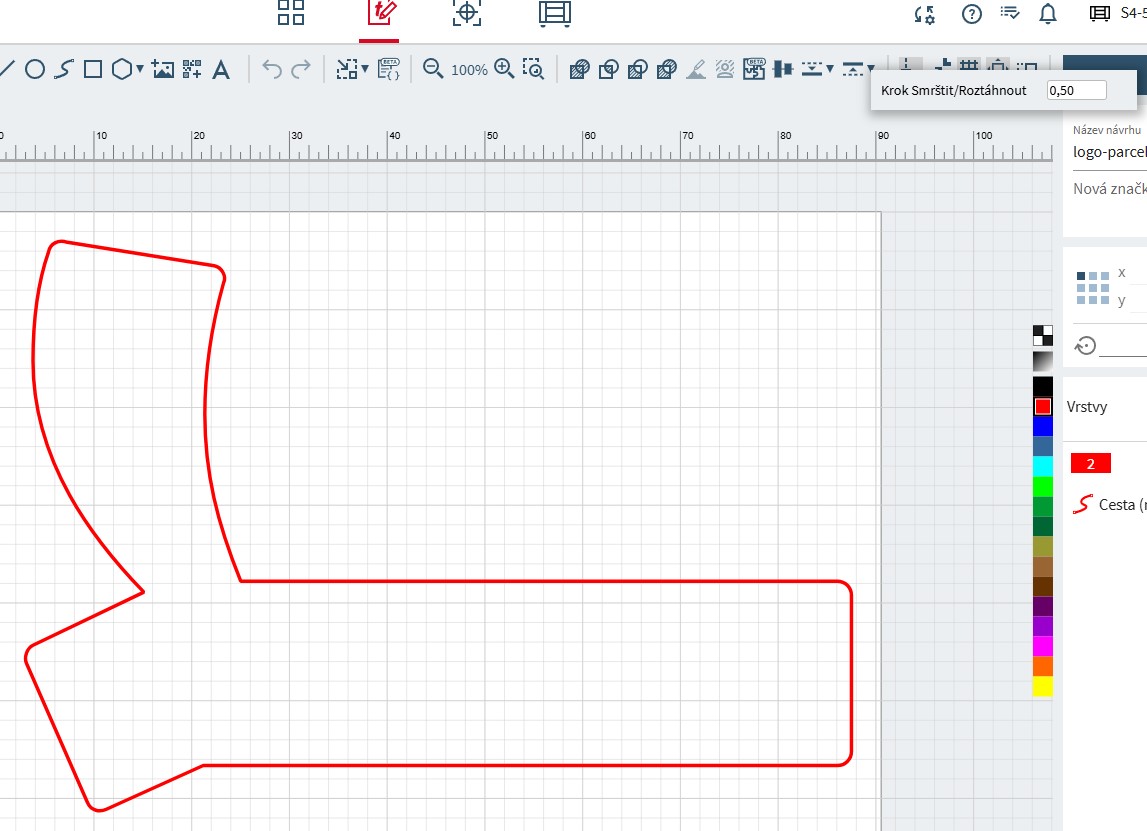

Pro optimální přesnost lícování řezaných dílů upravuje korekce prořezu (kerf correction) vybrané obrysy o definovanou hodnotu. Jsou možné hodnoty mezi 0,05 a 20 mm. Vnitřní i vnější prořez lze použít pro vyplněné i nevyplněné vektory.

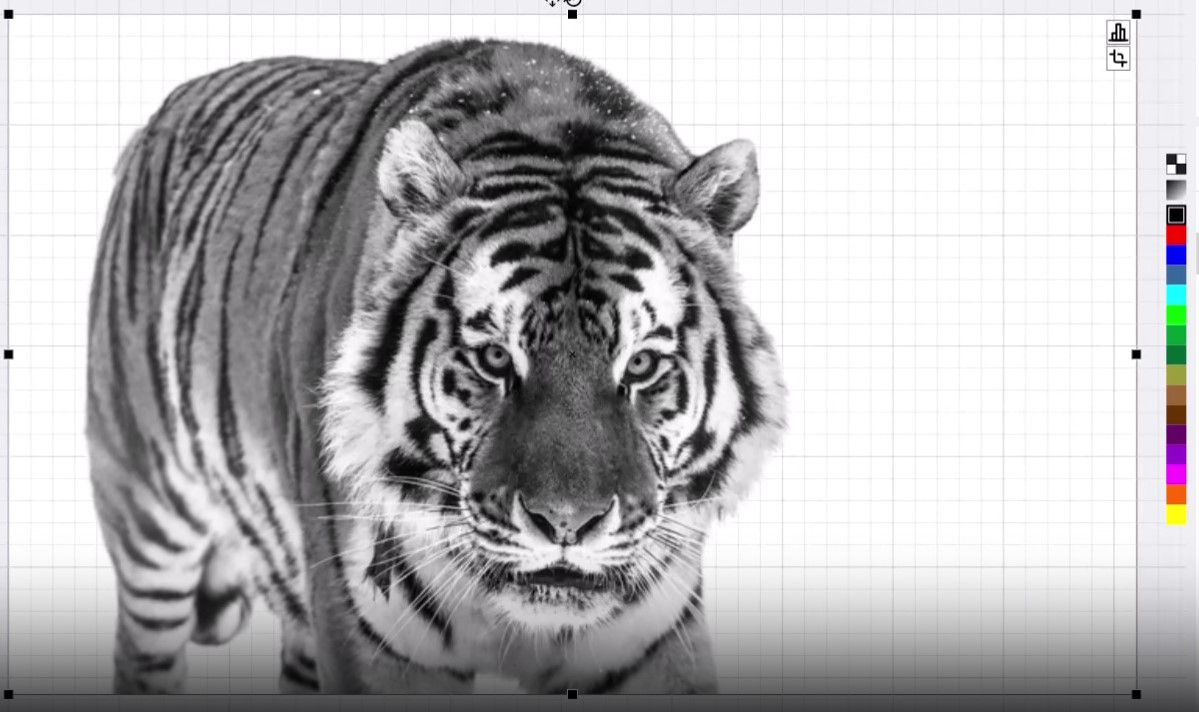

Odstranění pozadí obrázků

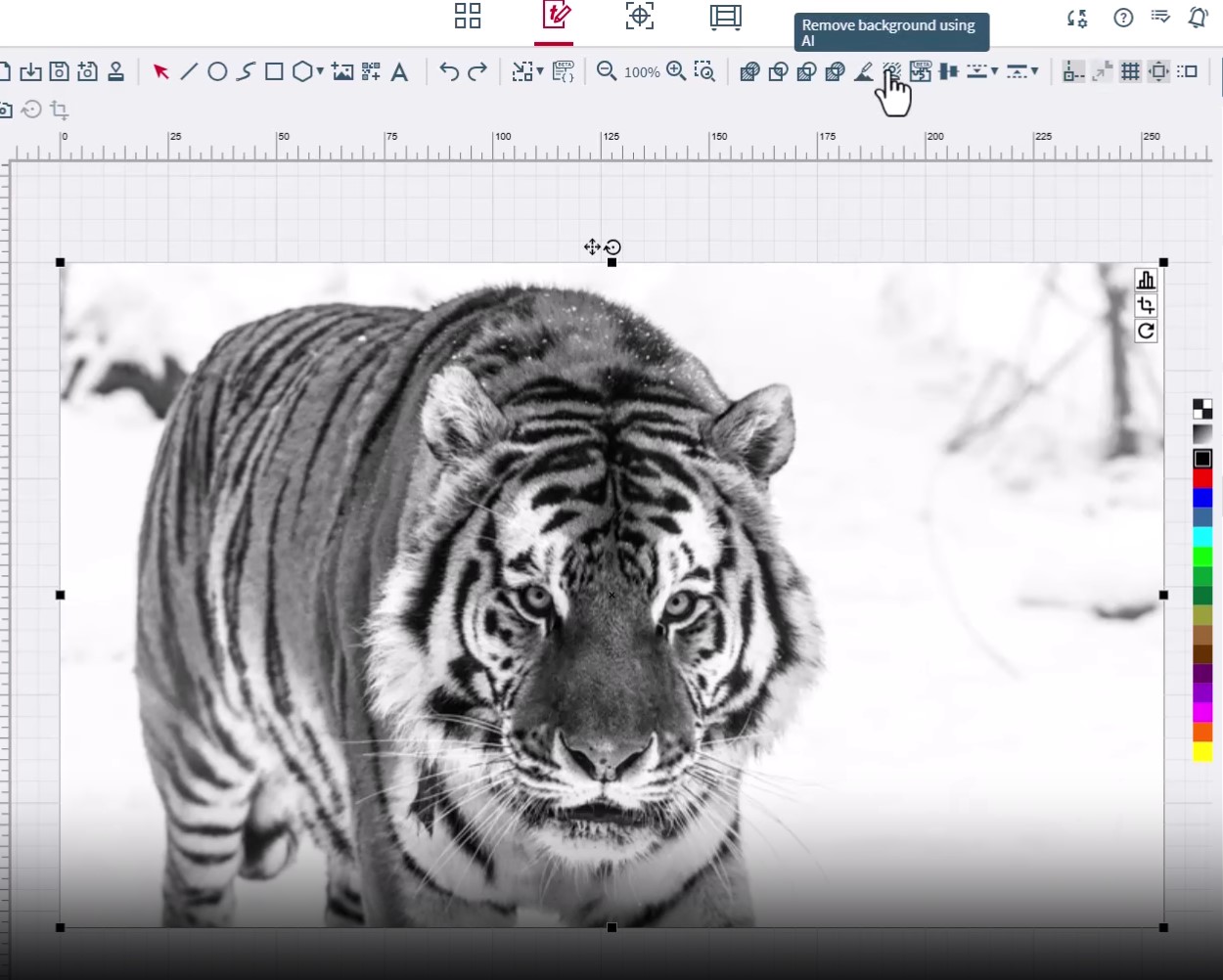

S podporou umělé inteligence Ruby® nyní umožňuje odstranit pozadí z obrázků pouhým kliknutím. Výsledky závisí na grafice. Čím vyšší je kontrast mezi popředím a pozadím, tím lepší je výsledek.

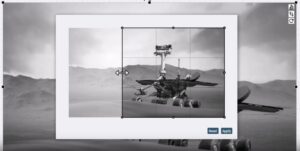

Oříznutí obrázku

Nová ikona pro obrázky nyní poskytuje rychlý a snadný způsob, jak je oříznout. Kliknutím na ikonu se otevře widget pro ořez, který vám umožní upravit obrázek do libovolného obdélníkového nebo čtvercového tvaru. Všechny následné transformace, jako je rotace, se aplikují již na oříznutý obrázek. Tato funkce také umožňuje přímo definovat a vybrat konkrétní část obrázku.

Absolutní polohování v ose Z

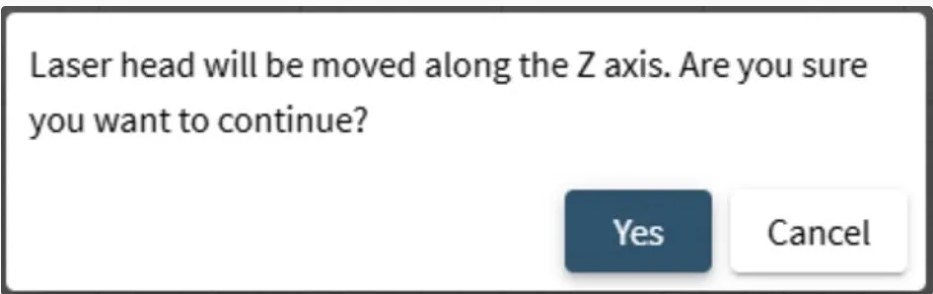

Ruby® nyní nabízí možnost definovat absolutní polohu osy Z, pokud je povolena v nastavení. Tato funkce umožňuje rychle upravit ostření pro běžně používané materiály bez nutnosti ručního doostření. Z bezpečnostních důvodů je k provedení této akce vyžadováno ještě potvrzení na obrazovce. Při vzdáleném používání Ruby® musí být pro přístup k této funkci aktivován režim operátora.

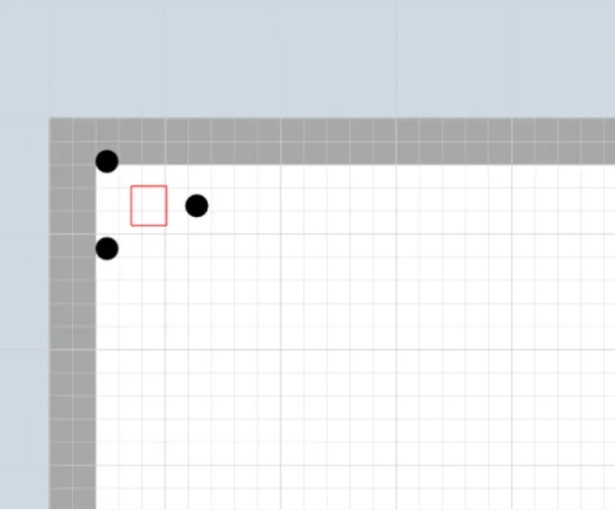

Vizualizace nedosažitelné oblasti pro Vision Print&Cut

Při použití kamery pro modul Vision Print&Cut je malá část v horní a levé části pracovní plochy neaktivní. Aby bylo zajištěno přesné umístění, neměly by být v této oblasti umístěny žádné registrační značky. Tato zóna je nyní jasněji zvýrazněna již na obrazovce „Příprava“, což zjednodušuje správné umístění návrhů.

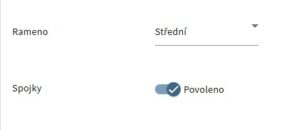

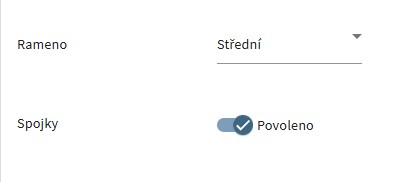

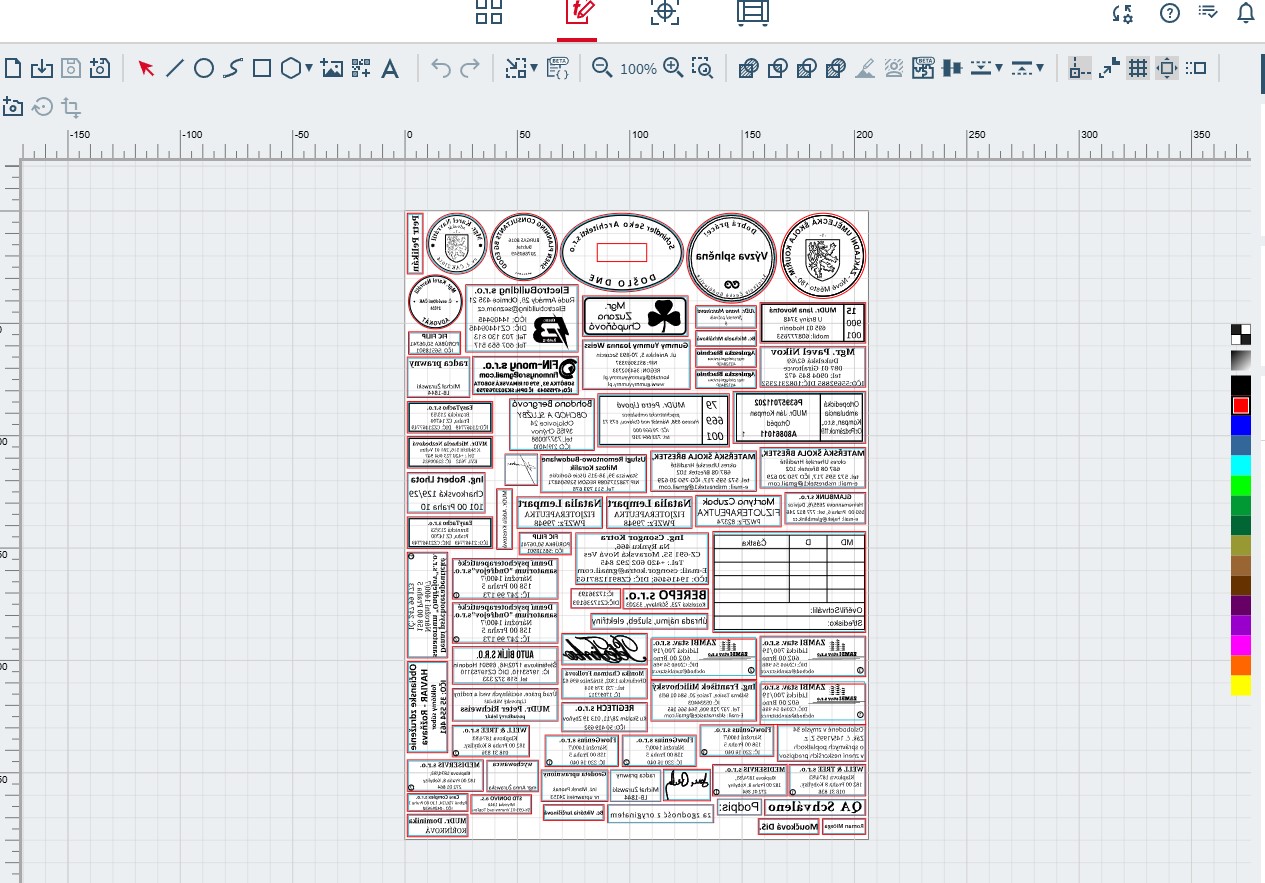

Vylepšený proces Razítko

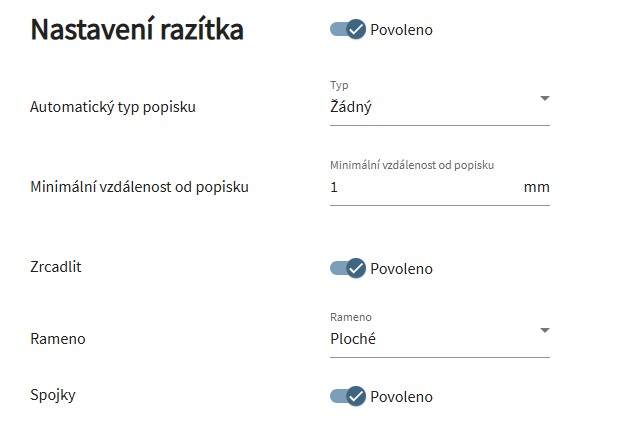

Proces výroby razítek byl přepracován a vylepšen, nyní umožňuje uživatelům snadno nastavit výchozí možnosti. To znamená, že nastavení razítka lze konfigurovat jednou a používat jej dále automaticky, takže není nutné je opakovaně definovat pro každý jednotlivý návrh otisku. Rovněž se vylepšil proces pro vytvoření správného úkosu.

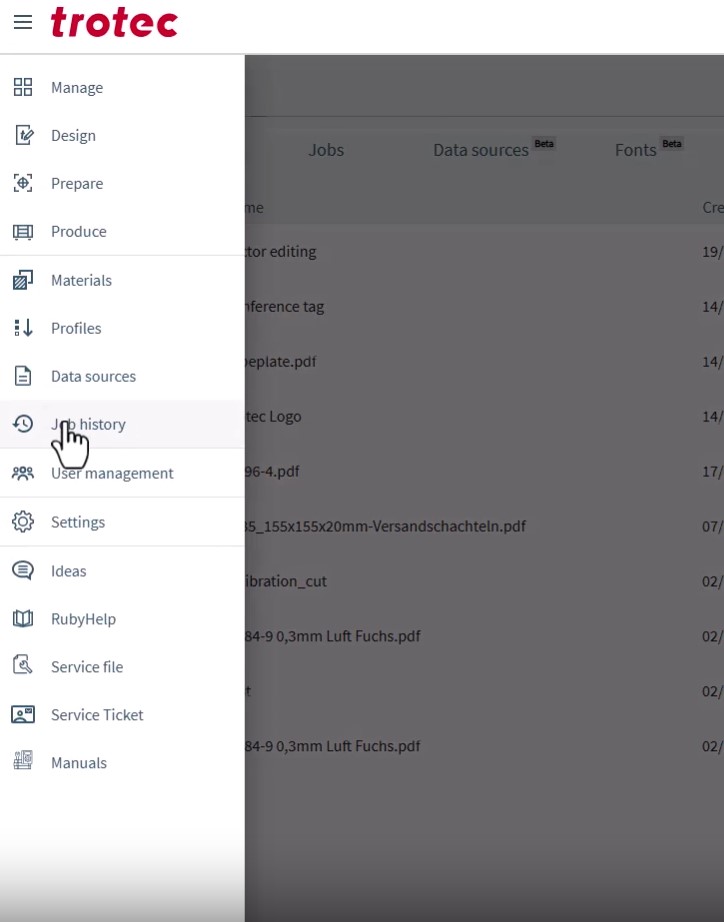

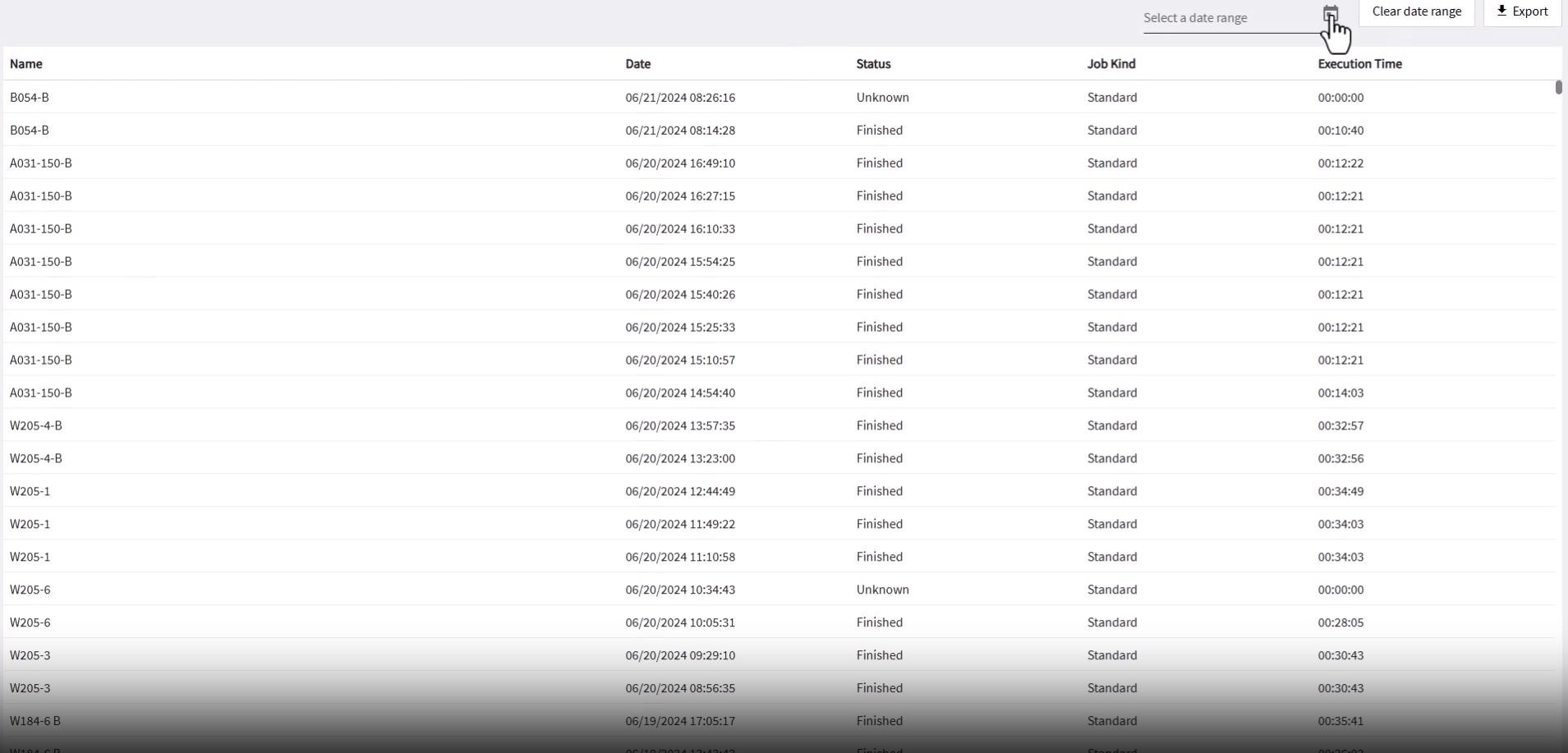

Historie úloh

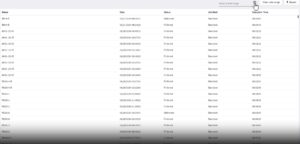

Nová funkce historie úloh, která přibyla do sekce Nabídka, poskytuje komplexní přehled všech laserových úloh, včetně podrobností, jako je název, stav, typ úlohy a doba provedení. Seznam můžete filtrovat podle konkrétního časového období a exportovat data podle potřeby.

Přejít na vybranou položku

Hledáte konkrétní položku ve složité geometrii na obrazovce Návrh? S verzí Ruby 2.10 se software automaticky posune na vybranou položku, což vám usnadní provádění změn.

Export zálohovaných dat

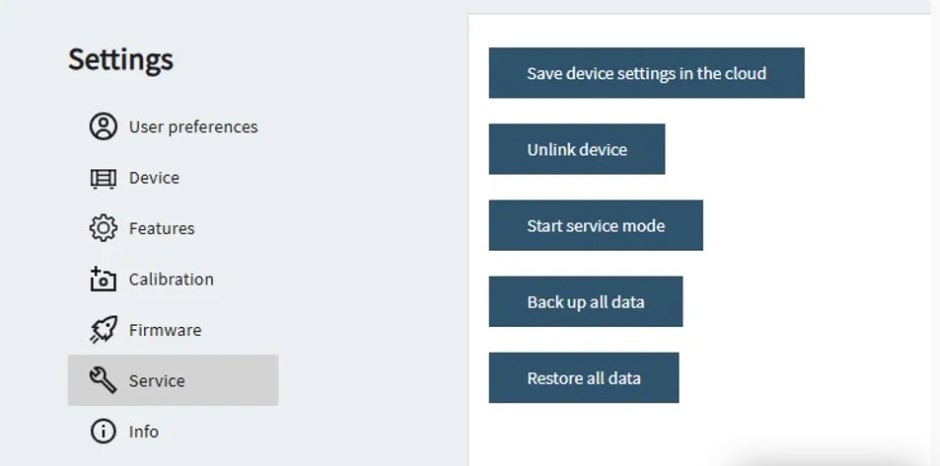

V sekci Nastavení – Služba máte nyní možnost exportovat všechna data z Ruby® do jediného komprimovaného souboru (.tlb). Tento soubor bude obsahovat všechny vaše návrhy, úlohy, materiály, vlastní písma, profily importu, nastavení zařízení, uživatelská nastavení a zdroje dat.

Upozornění: Při importu těchto souborů .tlb budou všichni uživatelé nahrazeni (kromě superadmina) a bude aktualizováno nastavení zařízení. Upozorňujeme, že během tohoto procesu bude odstraněna i aktuální fronta úloh.

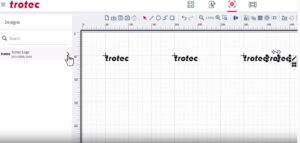

Přemisťování malých návrhů nebo úloh

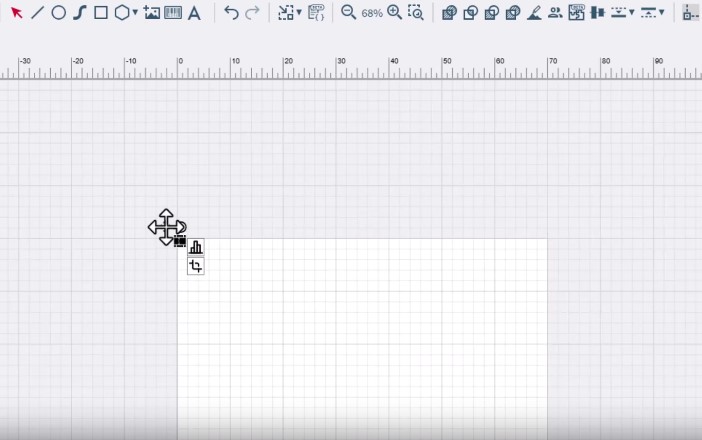

Nový widget „Move“ usnadňuje přesné uchopení a přesun malých prvků.

Značky

Přichycení návrhů ke značce

Pro urychlení umisťování nových návrhů, (pokud jsou dostupné značky na pracovní ploše laseru), se budou nyní automaticky zarovnávat s první dostupnou značkou na obrazovce Příprava. Pokud nejsou k dispozici žádné značky, budou nové návrhy umístěny jako obvykle, tedy: Pokud není vybrán žádný prvek (návrh, úloha) na ploše, budou umístěny na pozici 0/0; pokud je vybrán prvek, návrh se umístí napravo od něj.

Vícenásobný výběr značek

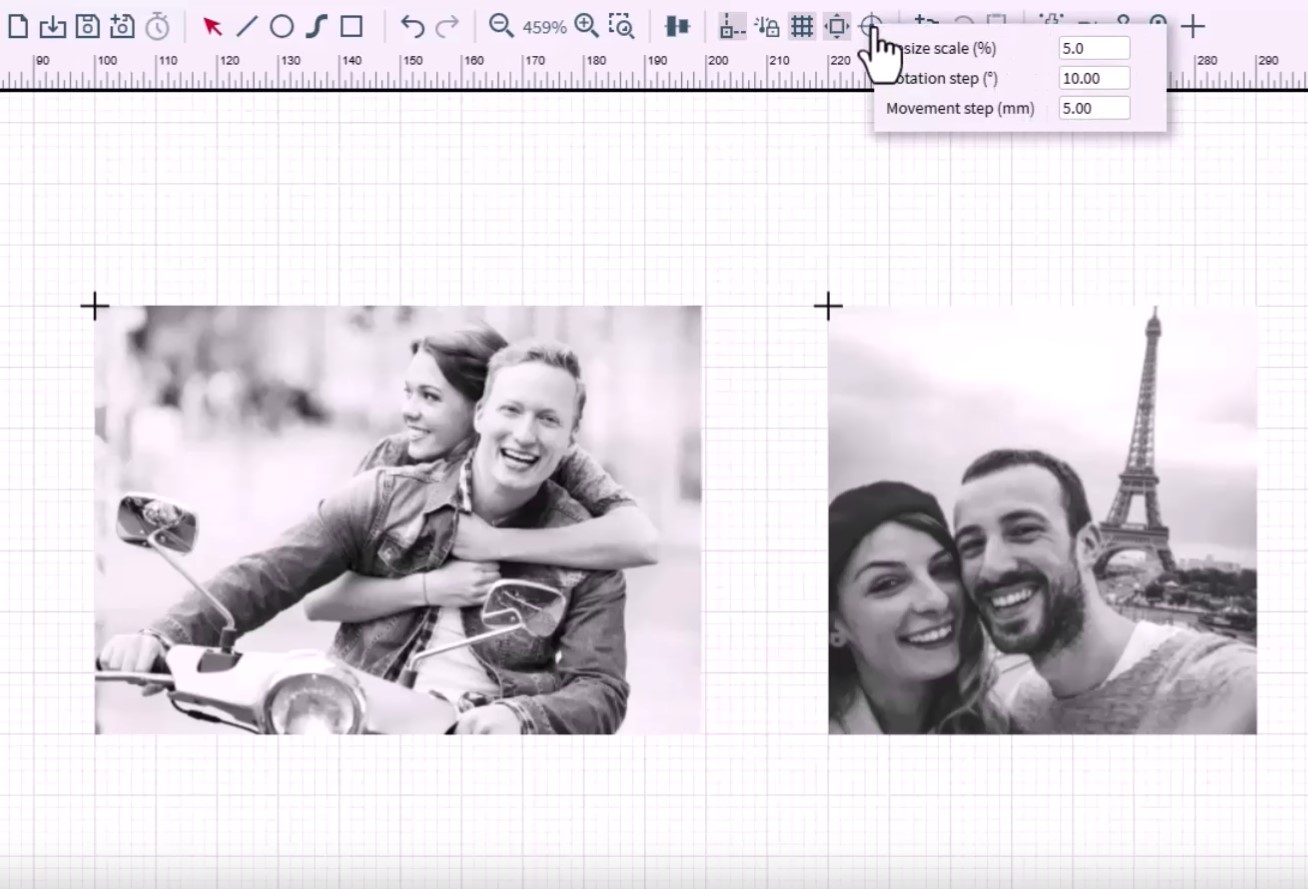

Pomocí zkratky Ctrl + Alt + A lze snadno aktualizovat šablony se značkami a to tak, že je vyberete a přesunete k sobě a zachováte jejich relativní polohu. Pomocí ikony „Set the Precision Steps“ můžete definovat přesně změnu velikosti, otáčení nebo posouvání značek pomocí kurzoru. Navíc v režimu operátora nyní můžete pohybovat zaměřovacím křížem a laserovou hlavou přímo pomocí kláves se šipkami.
